LZ系列金屬轉子流量計是基于浮子位置測量的一種變面積流量?jī)x表。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

LZ系列金屬轉子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型，按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要示分類，又可分為普通型、本質安全型、隔離防爆型三種。

LZ系列金屬轉子流量計采用了國際先進的 Honeywell無接觸檢測磁場角度變化的磁測傳感器、并配以Motorola微處理系統，可實現液晶指示、累積、遠傳輸出（4-20Ma）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等到特點。

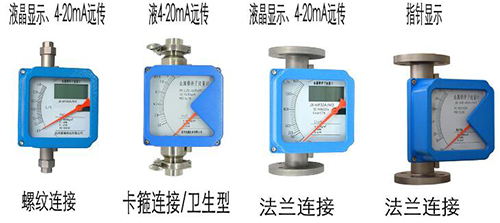

LZ系列金屬轉子流量計的設計制作還考慮了用戶工藝流向要求，有LZ1垂直安裝式、LZ2上進下出安裝式、LZ3側進側出安裝式、LZ4底進側出安裝式、LZ5螺紋連接式、LZ6水平安裝式等安裝方式可選。

1、模塊化組合設計，維修方便，正常使用免維護

2、單軸、非接觸新型磁耦全結構，信號傳輸更穩定

3、雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光

4、智能型具有掉電保護、數據備份及恢復功能

5、全金屬結構，抗震、耐壓、耐溫、防腐

6、短行程、總主250mm，設計安裝更方便

1、測量范圍:水(20℃)2.5-300000 l／h，空氣(20℃，0．1013MPa)0．07－3000m3／h 參見流量表，特殊流量可訂制

2、量程比：標準型10：1，特殊型20：1

3、精度：標準型1．5級

4、壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa，夾套的壓力等級為1．6MPa，特殊型在選型和訂貨前應與工廠協商

5、壓力損失：7kPa-70kPa

6、介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃，高溫型：*高可達400℃

7、介質粘度：DN15:<5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8)，DN25: <250mPFa.s，DN50-DN150: <300mPa.s

8、環境溫度：液晶型－30℃－+85℃，指針型－40℃－+120℃

9、連接形式：標準型：DIN2501標準法蘭，特殊型：由用戶指定的任意標準法蘭或螺紋

10、電纜接口：M20＊1．5

11、供電電源：標準型24VDC二線制4－20mA(10．8VDC－36VDC)，交流型：85－265VAC ? ?50HZ，電池型：3．6V@4AH鎳氫電池

12、報警輸出：上限或下限瞬時流量報警

13、標準型：集電極開路輸出(*大100mA@30VDC內部阻抗100歐)

14、特殊型：繼電器輸出(觸點容量*大5A@250VAC)

15、脈沖輸出：累積脈沖輸出，*小間隔50毫秒

16、液晶顯示：瞬時流量顯示數值范圍：0－50000

17、累計流量顯示數值范圍：0－99999999

18、防護等級：IP65

19、防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

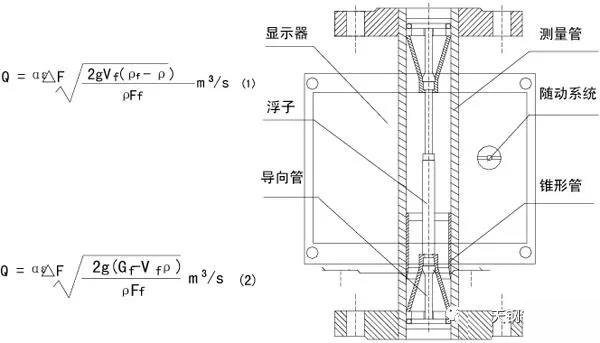

被測介質自下而上流經測量管浮子，上下端產生差壓形成上升力，當浮子所收上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中的浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。

對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感器磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

金屬管液體浮子流量計流量范圍表

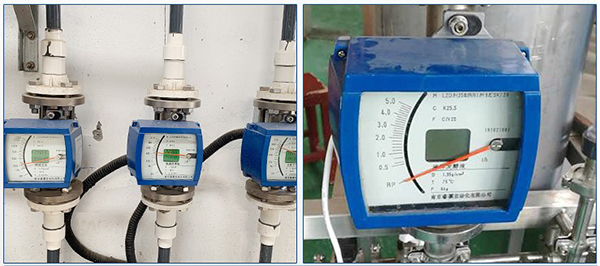

1 儀表安裝方向

安裝方向有水平安裝、垂直安裝兩種。水平安裝分為左進測出，右進測出。垂直安裝分為上進下出，下進上出。

2 用于污臟流體的安裝

應在儀表上游裝過濾器。帶有磁性耦合的金屬管浮子流量計用于可能含磁鐵性雜質流體時，應在儀表前裝磁過濾器。要保持浮子和錐管的清潔，特別是小口徑儀表，浮子潔凈程度明顯影響測量值。

3 脈動流的安裝

流動本身的脈動，如擬裝儀表位置的上游有往復泵或調節閥，或下游有大負荷變化等，應改換測量位置或在管道系統予以補救改進，如加裝緩沖罐；若是儀表自身的振蕩，如測量時氣體壓力過低，儀表上游閥門未全開，調節閥未裝在儀表下游等原因，應針對性改進克服，或改選用有阻尼裝置的儀表。

4 擴大范圍度的安裝

如果測量要求的流量范圍度寬，范圍度超過10時，可以在一臺儀表內放兩只不同形狀和重量的浮子，小流量時取輕浮子讀數，浮子到頂部后取重浮子讀數，范圍度可擴大到50-100。

5 要排盡液體用儀表內氣體

進出口不在直線的角型金屬浮子流量計，用于液體時注意外傳浮子位移的引申套管內是否殘留空氣，必須排盡；若液體含有微小氣泡流動時極易積聚在套管內，更應定時排氣。這點對小口徑儀表更為重要，否則影響流量示值明顯。

6 流量值做必要換算

若非按使用密度、粘度等介質參數向制造廠專門定制的儀表，液體用儀表通常以水標定流量，氣體儀表用空氣標定，定值在工程標準狀態。使用條件的流體密度、氣體壓力溫度與標定不一致時，要做必要換算。換算公式和方法各制造廠使用說明書都有詳述。

7 浮子流量計的校驗和標定

浮子流量計的校驗和標定液體常用標準表法、容積法和稱量法；氣體常用鐘罩法，小流量用皂膜法。國外有些制造廠的大宗產品已做到干法標定，即控制錐形管尺寸和浮子重量尺寸，間接地確定流量值，以降低成本，只對高精度儀表才坐實流標定。國內也有些制造廠嚴格控制錐形管起始點內徑和錐度以及浮子尺寸，實流校驗只起到檢查錐形管內表面質量。這類制造廠生產的儀表、錐形管和浮子已做成互換，毋需成套更換。浮子流量計采用標準表法校驗是一種高效率方法。
