壁掛式超聲波流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-1158C
- 測量范圍：0-10000m3/h
- 精度等級：±1.5% ±1.0%
- 公稱通徑：DN25~DN1200
- 適用介質：自來水 醇 海水 純水
- 工作壓力：1.6MPa
- 工作溫度：-40℃～160℃
- 供電方式：24VDC
- 訂貨號：CIR476620ZCH
壁掛式超聲波流量計產品概述

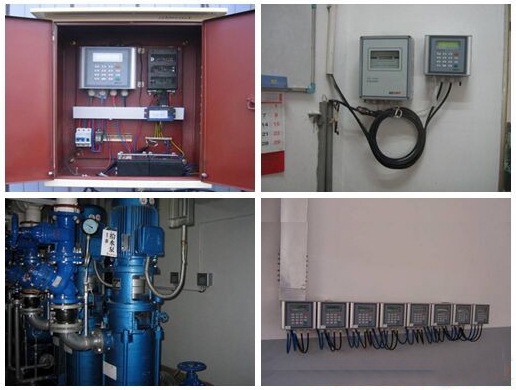

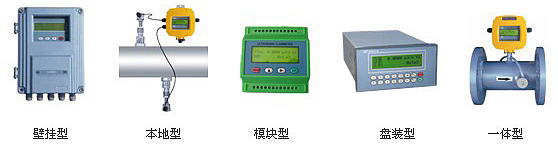

超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收**技術和硬件參數無關化設計方法;大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
壁掛式超聲波流量計性能參數
| 項目 | 性能/參數 | ||||
| 測量主機 | 準確度 | 1.0 % | |||
| 重復性 | 0.2% | ||||
| 流速范圍 | 0-64m/s | ||||
| 測量周期 | 500mS (每秒2次，每個周期采集128組數據) | ||||
| 測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | ||||
| 顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | ||||
| 操作 | 外接16鍵輕觸鍵盤以及PC計算機設參軟件 | ||||
| 輸入 | 3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用 | ||||
| 兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法) | |||||
| 輸出 |
電流信號 (可選模塊):4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 (可選模塊):1-9999Hz之間任選，OCT輸出。 脈沖信號:正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號:雙路OCT輸出，可選近20種源信號。 數據接口:隔離RS485串行接口。 | ||||
| 通訊協議 | MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 | ||||
| 其它功能 |
自動記憶前64日、前32個月、前2 年的累積流量和工作狀態;自動記憶前16次上、斷電時間和流量并可實現自動或手動補加; 可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動); 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備; 工作參數可固化到機內的FLASH存儲器中，上電時自動調出; 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 | ||||
| 工作電流 | 50mA (不連接鍵盤顯示和蜂鳴器不響的條件下) | ||||
| 備用電池 | 使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 | ||||
| 環境溫度 | -10℃~70℃(大于此溫度范圍要求請與廠家聯系) | ||||
| 工作時間 | 連續 | ||||
| 版 本 號 | UFT12 | UFT13 | UFT14 | UFT15 | |
| 電 源 | 24VDC | 8~30VDC | 24VDC | 85~264VAC/24VDC | |
| 尺寸 | Φ84 | 116×62 | 92×36 | 150×95 | |
| 傳感器 | 外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~1000mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~1000mm 其它廠家的傳感器 | |||
| 插入式 | 測量管道材質不限(不停產安裝)適用于管徑DN80以上。 | ||||
| 管段式 |
φ型管段式:適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式:適用于管徑DN50~DN1000，整機測量精度±0.5% | ||||
| 信號電纜 | 專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。 | ||||
| 防護等級 | IP68(可浸水工作) | ||||
| 可測管道 | 管材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 | |||
| 襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | ||||
| 內徑 | 15mm~6000mm(π型管段式內徑可小至2毫米) | ||||
| 直管段長度 | 上游≥10D，下游≥5D，距泵出口處≥30D。 | ||||
| 測量介質 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 | |||
| 濁 度 | ≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。 | ||||
| 溫 度 | -40℃~160℃ | ||||
| 流 向 | 可對正反向流量分別計量，并可計量凈流量。 | ||||
壁掛式超聲波流量計的應用及測量原理
1、超聲波流量計是七十年代國際上發展起來的高科技產品。廣泛用于自來水、水利、化工、冶金、電力、石油、環保、采暖空調等各行各業。
2、采用先進的“時差法”測量原理，利用超聲波脈沖在通過液體順逆兩方向上傳播速度之差，來求圓管內液體的流量。儀表分主機和傳感器兩部分，使用時將傳感器貼裝在管壁外側或采用插入式探頭插入管壁內，通過信號電纜與主機相連，進行人機對話，將管路及被測液體參數輸入主機內存(主機具有掉電保護功能)，儀表即可工作。
壁掛式超聲波流量計的優越性能
1、超聲波流量計采用管外非接觸式測量，測量過程與管路中的液體沒有任何接觸，故不受來自液體壓力、腐蝕、污染等諸多因素的影響。新型的超聲波流量計抗干擾性能和適應性能有很大提高，能適用于大功率變頻器工作場合;采用了*新集成電路，電路參數進行了優化，使生產工藝更簡單，而整機可靠性和一致性等性能更加優異。
2、超聲波流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點。
3、還具有下列更多的優點:KM-TUF型*0.5%線性度、0.2%重復性*非導電/特殊介質測量*中英文雙語窗口化操作*正向/負向/凈累積器*低電壓多脈沖平衡發射、接收*抗干擾設計、變頻器環境正常工作*RS-232接口，完善的通訊/聯網協議*內置熱量測量/熱量計*內置定量/批量控制器*5路12位精度模擬4-20 mA輸入*1路可編程模擬4-20mA輸出*2路可編程開關量輸出*可作為完善的流量/熱量RTU遠程終端*內置流量日月年累計器*內置上電斷電記錄器*內置數據記錄*可選AC220交流/直流供電*可選擇中外常用通用流量單位*介質識別功能*0.5秒基本測量周期*內部32位浮點數據處理*頻率信號輸出*40皮秒時差測量分辨率*壓鑄鋁外殼(固定式標準表)在設計上，KM-TUF型超聲波流量計采用了**上*先進的集成電路及微處理器智能控制，實現了生產過程中元器件參數無調整化，生產工藝既簡單又可靠，產品一致性好，保證每一臺出廠的機器都達到*佳性能、*好工作狀態。
壁掛式超聲波流量計儀表特點
1高精度測量：線優度優于0.5%,重復性精度優于0.2%,測量精度優于±1.0%;
2測量范圍大：選用不同型號的傳感器,可實現口徑DN15-DN6000mm管道流量的測量;
3支持中文英文菜單：不同版本的流量計,可支持中文或英文菜單,方便快捷;
4可靠性強：采用低電壓,多脈沖發射電路測量精度,使用壽命及可靠性大幅提高;
5抗干擾能力強：采用雙平衡信號差分發射,接受電路,有效抵御變頻器,電視塔,高壓線等強干擾源;
6強大的記憶功能：自動記憶前64日,前64月,前5年的累積流量,自動記憶前64次來電和斷電時間和流量,自動記憶前64日流量計的工作狀態是否正常。
