uhz磁浮子液位計接線圖
點擊次數：4210 發布時間：2021-06-30 01:15:04
uhz磁浮子液位計由本體、翻板箱（由紅、白雙色磁性小翻片組成）、浮子、法蘭蓋等組成，用于開放或壓力容器內的各類液體的全過程測量，除用于現場檢測外，與SW-11磁開關和Reed-11干簧管遠傳變送器配合使用，還可實現液位的自動控制和遠程操控。被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
uhz磁浮子液位計在使用之前，要先做好uhz磁浮子液位計的接線，如果接線接錯的話會導致測量結果不準，嚴重的將直接造成儀表的損壞，所以我們對uhz磁浮子液位計的接線方法和注意事項務必要熟悉掌握，從而正確地進行接線操作。
uhz磁浮子液位計的接線方法

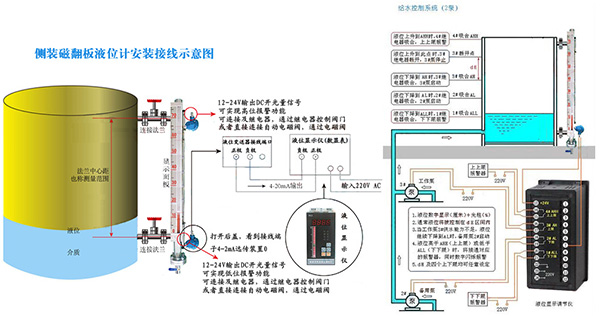

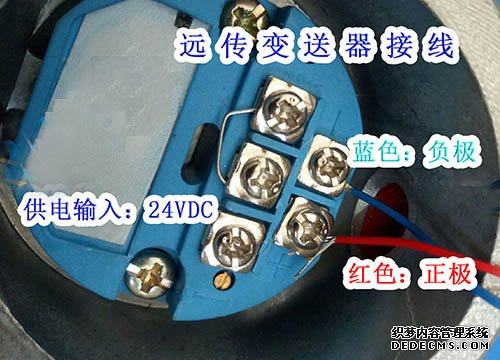

uhz磁浮子液位計一般是兩線制，4~20MA信號。其中一種接線方法為：uhz磁浮子液位計正極接儀表24V輸出端，uhz磁浮子液位計負極接儀表4~20MA輸入端的正極，然后儀表的4~20MA輸入端的負極與儀表的24V輸出端的負極短接起來。以上接法可以利用儀表的24V輸出做uhz磁浮子液位計電源。
如果是uhz磁浮子液位計采用的是四線制，則uhz磁浮子液位計的電源正負極接供電電源正負極。4~20MA正負極分別接儀表的4~20MA輸入端的正負極。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應uhz磁浮子液位計的正負端子，電源輸出端正負對應儀表的正負。
uhz磁浮子液位計接線注意事項
鑒于uhz磁浮子液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對uhz磁浮子液位計進行接線操作時，一定要注意以下幾點：
1、在配線時應避開大容量的變壓器、電動機或干擾源；
2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；
3、根據需要連接接地端子；
4、擰緊接線盒的接線端蓋；
5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；
以上就是為有關uhz磁浮子液位計接線的方法和注意事項，希望以上介紹能夠引起大家對于uhz磁浮子液位計接線的重視，對uhz磁浮子液位計進行正確的接線操作等。
