浮子式干簧管液位計通常有兩個軟磁性材料做成的、無磁時斷開的金屬簧片觸點，有的還有*三個作為常閉觸點的簧片。這些簧片觸點被封裝在充有惰性氣體（如氮、氦等）或真空的玻璃管里，玻璃管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉觸點。干簧管比一般機械開關結構簡單、體積小、速度高、工作壽命長；而與電子開關相比，它又有抗負載沖擊能力強等特點，工作可靠性很高。



浮子式干簧管液位計的接點形式有三種：

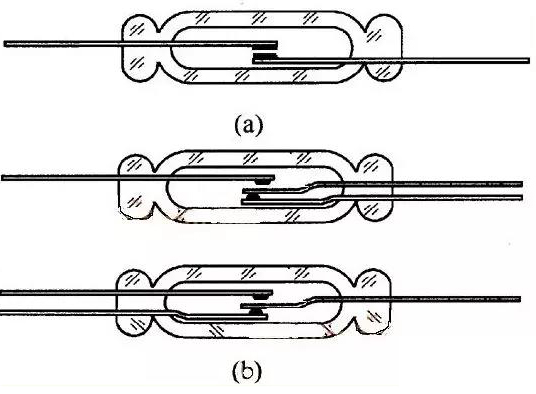

一是如圖中子圖所示的常開接點（H）型，平時打開，只有簧片被磁化時，接點才接觸；

另兩種是如圖中子圖所示的兩種轉換接點（Z）型：

其結構上有三個簧片，上邊的簧片2為常開接點，中間的簧片3為活動接點，下邊的簧片1為常閉接點，簧片2和3必須用即導電又導磁的材料做成，*下邊圖示干簧管的簧片1必須用只導電不導磁的材料做成。

平時，由于彈力的作用，1、3相連；當有外界磁力時，2、3磁化相吸（當中間干簧管的簧片1使用即導電又導磁的材料時1、3還有些微相斥作用）。

如此形成一個轉換開關：當永久磁鐵靠近干簧管或繞在干簧管上的線圈通電形成的磁場使簧片磁化時，簧片的觸點部分就會被磁力吸引，當吸引力大于簧片的彈力時，常開接點就會吸合；當磁力減小到一定程度時，接點被簧片的彈力打開。



針對頂裝型浮子式干簧管液位計的故障維修和維護

對于頂裝式浮子式干簧管液位計出現的液位顯示不準確的情況一般有以下幾種原因：磁浮子損壞導致的磁力不足；磁浮子在液位計管中卡阻；浮筒泄露，磁翻板卡阻或損壞。針對以上幾種原因的判斷一般均可以通過以下步驟進行判斷，該方法同樣適用于常規檢修。

1. 用實驗磁體在磁翻板液位計的有機玻璃蓋板上上下刷動，如不能正常變化應針對磁翻板進行檢修，如果磁翻板正常變化，則磁翻板無故障，進行下一步檢修。

2. 確認儲罐內具備拆口條件的情況下，將液位計法蘭與儲罐法蘭的螺栓拆卸掉。

3. 垂直提起液位計本體50cm，正常情況下磁翻板顯示應下降50cm。

4. 用手抓住連桿，向下按20cm 左右，正常情況下磁翻板顯示應下降20cm，然后回升20cm，浮筒回彈明顯。故障現象：



1. 如果*二步操作完畢，磁翻板不能顯示下降50cm，則有可能是磁性不足或者磁浮子卡阻。

2. *三步操作中，如果下按困難，則磁浮子卡阻，更換磁浮子，如果下按阻力不很大，并且顯示不能正?；貜停瑒t磁浮子磁力不足更換磁浮子。

3. 以上故障確認完畢，對浮筒回彈進行重新評估，進而確定浮筒是否泄露，如泄露考慮焊接或更換。

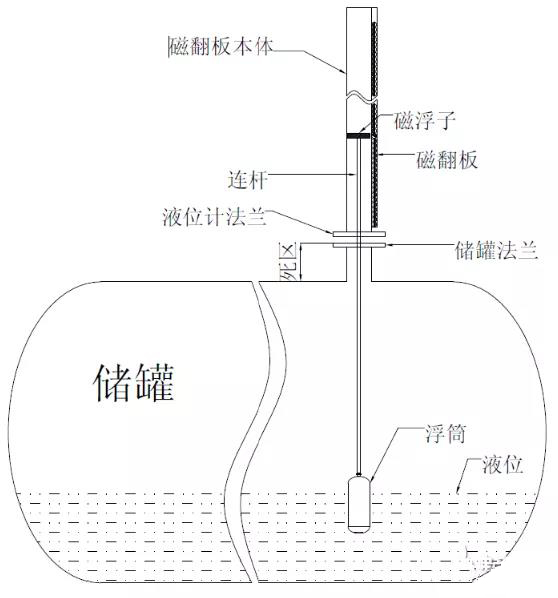

以上問題描述參考下圖標識，（本圖為示意，部分細節未畫出）



針對側裝型浮子式干簧管液位計的故障維修及維護

浮子式干簧管液位計原理上能夠?qū)崿F(xiàn)準確的液位、界位檢測，但在使用過程中很多浮子式干簧管液位計仍出現顯示不準，出現液位跳變性變化或者畫直線等現象，主要的原因之一就是浮子臟污，其二就是介質較粘稠和結晶造成的。這是浮子式干簧管液位計使用中*常見也是*易引起故障的原因。

浮子出現卡阻的故障，我們通常的做法就是拆卸浮子液位計下方的法蘭，拿出浮子進行人工清洗去污。
