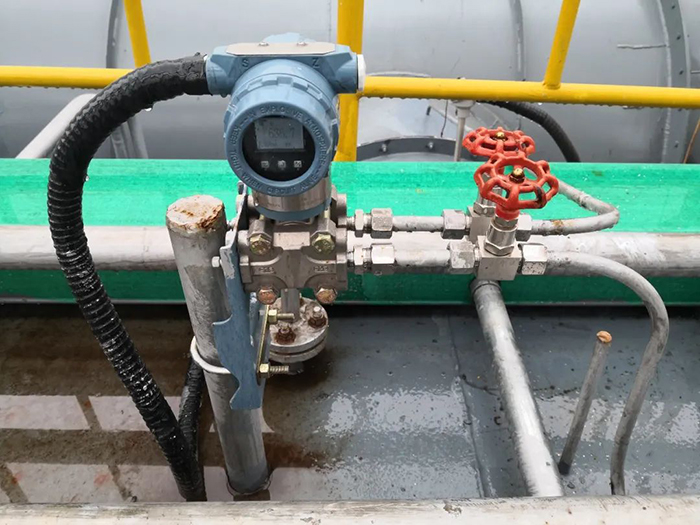

壓力變送器是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。

壓力變送器是工業實踐中*為常用的現場儀表，在電氣設備中壓力變送器起著類似于傳感器的功能，它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mA.DC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

壓力變送器廣泛應用于各種工業自控環境。由于壓力變送器是直接與被測介質接觸的現場儀表，常常在高溫、低溫、腐蝕、振動、沖擊等環境中工作，因此壓力變送器選型時，除了要考慮測量范圍與精度等一般儀表需要考慮的內容外，工作環境與被測介質等方面也是重要的指標之一。

總體而言，壓力變送器的選型，以下10個方面要注意：

一、壓力變送器的選型規則

1.根據要測量壓力的類型。壓力類型主要有表壓、絕壓、差壓。

表壓是指以大氣為基準，小于或大于大氣壓的壓力；

絕壓是指以絕對壓力零位為基準，高于絕對壓力；

差壓是指兩個壓力之間的差值。

2.根據被測壓力量程。一般情況下，實際測量壓力按測量范圍的80%選取。一般來說，壓力變送器壓力范圍*大值應該達到系統*大壓力值的1．5倍。一些水壓和過程控制，有壓力尖峰或者連續的脈沖，這些尖峰可能會達到*大壓力的5倍甚至10倍，造成變送器的損壞。

3.根據被測介質。按測量介質的不同，可分為干燥氣體、氣體液體、強腐蝕性液體、黏稠液體、高溫氣體液體等，根據不同的介質正確選型，有利于延長變送器的使用壽命。

4.根據系統的*大過載。系統的*大過載應小于變送器的過載保護極限，否則會影響變送器的使用壽命甚至損壞變送器。通常壓力變送器的安全過載壓力為滿量程的2倍。

5.根據需要的準確度等級。變送器的測量誤差按準確度等級進行劃分，不同的準確度對應不同的基本誤差限（以滿量程輸出的百分數表示）。實際應用中，根據測量誤差的控制要求并本著使用經濟的原則進行選擇。

6.根據系統工作溫度范圍。測量介質溫度應處于變送器工作溫度范圍內，如超溫使用，將會產生較大的測量誤差并影響變送器的使用壽命。在溫度較高的場合，可以考慮選擇高溫型壓力變送器或采取安裝冷凝管、散熱器等輔助降溫措施。

7.根據測量介質與接觸。材質的兼容性在某些測量場合，測量介質具有腐蝕性，此時需選用與測量介質兼容的材料或進行特殊的工藝處理，確保變送器不被損壞。

8.根據壓力接口形式。通常以螺紋連接（M20×1．5）為標準接口形式。

9.根據供電電源和輸出信號。通常壓力變送器采用直流電源供電，提供多種輸出信號選擇，包括4～20mA．DC；、0～5V．DC、1～5V．DC、0～10mA．DC等，可以有232或485數字輸出。

10.根據現場工作環境情況及其他?，F(xiàn)場是否存在振動及電磁干擾等，選型時應提供相關信息，以便采取相應處理。

在選型時，若有需要，電氣連接方式也可以根據具體情況予以考慮。

二、壓力變送器的應用領域

工業生產中，壓力變送器是一種非常普遍的傳感器。在許多工業自動化控制領域得到了廣泛的應用，包括水利水電、鐵路、交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

作為工業計量中的重要工具，它的用途包括：

石油、化工行業，與節流設備相匹配，可實現流量的計量和控制，能對管路及儲罐進行壓力及液面的測量。

電力、燃氣等行業，需要高穩定、高精度測量的地方。

造紙行業，對化學液體、腐蝕性液體等有一定的抵抗力。

鋼鐵、有色金屬、陶瓷行業，用于對溫度、濕度等有嚴格控制要求的場合。

機械和船舶行業，用于在高精度環境下，需要進行穩定測量的場合。

無論哪種現場儀表，在各類復雜工況中，要想達到預期效果，既要看產品的品質，又要靠完善的工程設計、合理的型號及正確的安裝和維修，只有各方面要求均達到標準，才能提高工作效率，保障數據精準，提升生產速度。
